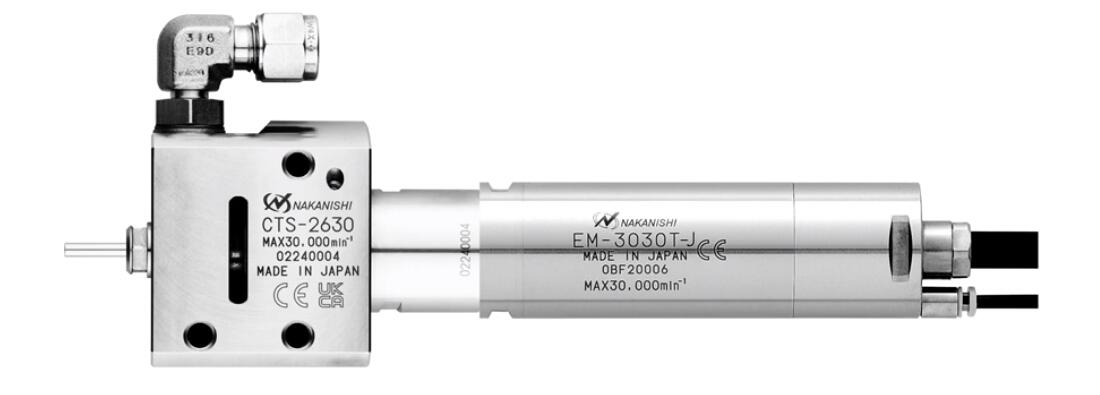

日本中西NAKANISHI中心出水電主軸CTS-2630

在醫療器械骨釘鉆孔、航空燃油噴嘴加工中，傳統主軸因排屑不暢導致斷刀率高達30%。NAKANISHI中心出水電主軸CTS-2630通過中心出水高壓噴射技術（20MPa冷卻液直達刀尖），實現 “NO STEP”一次性貫通加工，將φ1mm不銹鋼深孔加工效率提升至 1分25秒完成15孔，良品率突破99%。

中心出水電主軸CTS-2630產品參數

    種類：中心出水電主軸（E3000系列）

    外徑： φ26mm

    允許轉速：30,000min轉/分鐘

    主軸跳動精度：1μm以內

    夾頭：CHA-AA組（φ3.0、φ3.175、φ4.0mm）

    重量： 570g

    標準設備/配件：

    扳手 (8 x 5)、(9 x 11)、(20 x 24)：各 1 個

    對應刀柄直徑：φ3.0、φ3.175、φ4.0mm

    冷卻劑壓力：3.0-20.0MPa

    冷卻液過濾器：過濾精度5μm以下

    選項：

    夾頭（CHA-AA組）：φ3.0、φ3.175、φ4.0mm

    夾頭螺母（CHN-CTA）：3.0、3.175、4.0mm

    * 夾頭和夾頭螺母單獨出售。買一樣大的。

    *推薦使用高精度AA級夾頭。

中心出水電主軸四大顛覆性技術

1. 中心出水黑科技

20MPa超高壓冷卻：冷卻液經主軸內部通道直噴切削點，碎屑分割成短片高效排出，徹底解決深孔積屑頑疾

微孔加工革命：支持φ0.5mm鉆頭（行業最小孔徑），實現L/D=20的深徑比加工，打破傳統分步加工局限

2. 精密動力核心

納米級精度控制：陶瓷軸承+不銹鋼外殼（SUS416），確保30,000轉高速下 跳動精度≤1μm，動平衡≤50mg

零熱變形承諾：空冷系統保障連續8小時運行溫升≤20℃，噪音控制≤65dB13

3. 工業級緊湊設計

極致空間適配：φ26mm直徑×142mm長度，重量?jī)H570g，輕松集成數控車床/CNC加工中心狹小空間

超強材料征服者：實測案例：SUS304不銹鋼φ1mm孔×20mm深加工，刀具壽命延長3倍

4. 智能協同系統

黃金動力組合：需搭配EM-3030T-J無刷馬達+E3000控制器，支持：

過載自動停機

外部信號聯控

100轉為單位轉速微調

中心出水電主軸CTS-2630使用注意事項

   ●使用帶有油孔的鉆頭進行深孔鉆削的主軸。

    ●通過從鉆頭尖端排出冷卻液，具有改善排屑、縮短加工時間、延長刀具壽命和高精度加工等多種優點。

    ●需要高壓泵、過濾器、高壓冷卻液軟管等（市售）。

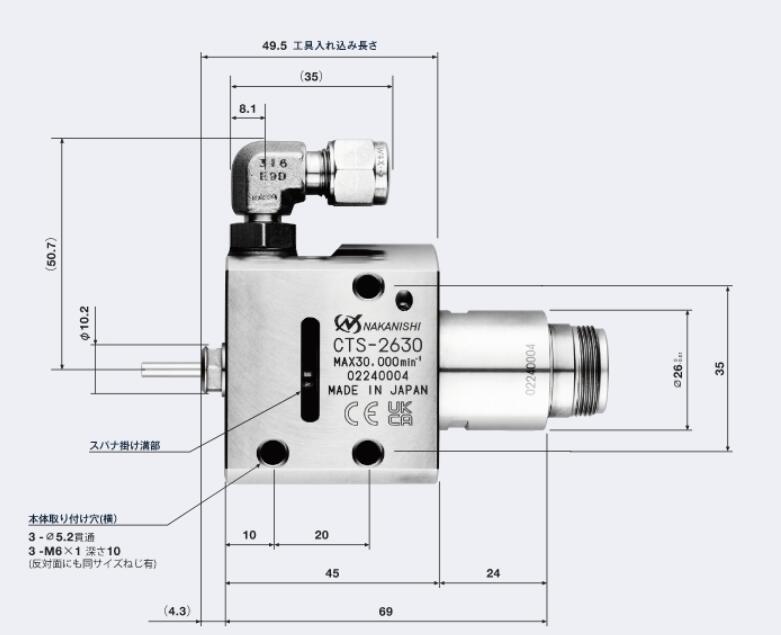

中心出水電主軸CTS-2630產品尺寸
